프로세스

1. 공기 압축기 : 공기는 5-7bar(0.5-0.7mpa)의 낮은 압력으로 압축됩니다. 최신 압축기(Screw/Centrifugal Type)를 사용하여 이루어집니다.

2. 사전 냉각 시스템: 프로세스의 두 번째 단계에서는 처리된 공기가 정화기에 들어가기 전에 처리된 공기를 약 12°C의 온도로 사전 냉각하기 위해 냉매를 사용하는 것이 포함됩니다.

3. 정화기에 의한 공기 정화: 공기는 교대로 작동하는 트윈 분자체 건조기로 구성된 정화기로 들어갑니다. Molecular Sieve는 공기가 공기 분리 장치에 도달하기 전에 공정 공기에서 이산화탄소와 수분을 분리합니다.

4. 팽창기에 의한 공기의 극저온 냉각 : 액화를 위해서는 공기를 영하의 온도로 냉각해야 합니다. 극저온 냉동 및 냉각은 공기를 -165~-170°C 미만의 온도로 냉각하는 고효율 터보 팽창기에 의해 제공됩니다.

5. 공기 분리에 의한 액체 공기의 산소와 질소 분리

6. 컬럼 : 저압 플레이트핀형 열교환기로 유입되는 공기는 수분, 오일, 이산화탄소가 없습니다. 팽창기의 공기 팽창 과정에 의해 열교환기 내부가 영하의 온도 이하로 냉각됩니다.

7. 교환기의 따뜻한 쪽에서 섭씨 2도 정도의 낮은 차이 델타를 달성할 것으로 예상됩니다. 공기는 공기 분리탑에 도달하면 액화되며 정류 과정을 통해 산소와 질소로 분리됩니다.

액체 산소는 액체 저장 탱크에 저장됩니다. 액체 산소는 자동 시스템을 구성하는 액화기와 연결된 액체 저장 탱크에 채워집니다. 호스 파이프는 탱크에서 액체 산소를 꺼내는 데 사용됩니다.

제품 출력

A. 산소 실린더 충전에 필요한 산소 순도 가스 99.7%, 150-160 Bar(2200PSIG).

B. 고순도 질소 99.99%(선택 사항 3ppm) 또는 실린더 충전.

기음. 극저온 액체 저장 탱크에 액체 질소와 산소가 채워집니다.

참고: 고순도 질소를 생산할 때 산소 생산의 손실은 없습니다.

극저온 질소 플랜트의 범위 및 공급

엘. 공기 압축기: 회전식 공기 압축기 스크류 유형은 최대 50m3/hr 및 1000m3/hr의 소규모 공장에 사용할 수 있습니다. 최대 40000m3/hr. 더 큰 규모의 플랜트에는 원심 압축기를 사용할 수 있습니다.

2. 공기 예냉 시스템: 공기 분리 플랜트는 모든 공기 예{1}}냉각 시스템에 냉각 시스템을 채택합니다.

3. 공기 정화 시스템: 분자체는 낮은- 압력에서 공정 공기의 Co2 및 수분을 제거하기 위해 공기 정화 시스템에 사용됩니다.

4. 공기 분리 컬럼 : (공기 분리 컬럼-콜드 박스)은 외부 강철 케이스, 주 열 교환기, 액화기, 하단 컬럼, 상단 컬럼, 응축기, 서브-냉각기, 액체 산소 및 질소 필터로 구성됩니다. 냉각 파이프 라인, 단열재, 디지털 전자 온도 표시기 및 스캐너, PT 100 센서, DP 게이지 모노미터, 포인터 및 인덱스 및 휠이 있는 긴 스템 유형의 팽창 밸브 -1 세트.

5. 익스팬더(Expander) : 익스팬더는 액화공정에서 공기를 냉각시키는 역할을 하며 부스터에 의해 제동되어 팽창된 공기량을 감소시키고 상부 컬럼의 작동상태를 안정시키며 소비전력을 감소시키는 역할을 합니다. 터빈 확장기는 완벽하게 문제 없이 작동하며 긴 수명과 신뢰성을 제공합니다.

6. 제어판 : 순수질소 플랜트는 PC를 통해 자동 운전되도록 구성할 수 있습니다. 이는 독일 또는 일본의 아웃 스위칭 밸브와 콜드박스의 전동식 극저온 밸브를 사용합니다.

응용

석유 및 가스
음료 산업(코카콜라, 주스 병입)
유리산업
냉동 해산물
질소 정제소
터널 동결
& 기타 다수

고객 사례
NZ0-30, NZO-60 PSA 산소 플랜트, 8월 미얀마로 수출 - NUZHUO
30nm3 생산, 산소 순도 93-95%의 PSA 산소 발생기 플랜트, 지방 정부는 장비 작동 및 산소 품질 등을 검사하기 위해 왔습니다. 지금까지 우리 회사는 약 80세트의 산소 플랜트를 미얀마에 판매했으며, 산소 순도 99.6%의 극저온 산소 생산 라인을 병원용 실린더 또는 파이프라인에 충전했습니다.

연소 지원을 위한 최대 용량 NZO-200 PSA 산소 발생기
PSA 산소 발생기는 산업용 요구 사항을 충족하며 이 200Nm3/h 기계는 연소용 산소를 생산하는 데 사용되며 이 모델은 이 유형의 최대 용량입니다. 또한 의료 병원에 사용되는 PSA 산소 플랜트는 #미얀마, #인도, #페루, #러시아 등 여러 국가에 수출되었습니다. 병원 산소 튜브에 직접 연결할 수 있을 뿐만 아니라 실린더에 충전하는 것도 지원합니다(충전 스테이션을 제공해드립니다).

12개 세트 NZO-20 PSA 산소 플랜트, 5L/H 소형 액체 질소, 3월 페루로 수출
NZO-20 모델 산소 발생기에는 무열 압축 흡착 건조기와 이슬점이 -60°C일 수 있는 냉동 건조기, Altas 브랜드 공기 압축기, 이중 스키드 장착형이 장착되어 있습니다.
배아 정자 배양, 레이저 절단, 식품 보존을 위한 소형 액체 질소 발생기를 찾는 또 다른 고객입니다.

극저온 산소 및 질소 플랜트 - 분리 타워- NZDON-50-50(러시아, 케냐)
사양: 99% 이상의 순도를 갖는 50Nm3/h 산소와 99.99% 순도의 50Nm3/h 질소를 생산합니다.

공급 범위: 공기 압축기 시스템, 사전-냉각 시스템, 공기 정화 시스템, 분별 컬럼 시스템(콜드 박스), 터보 확장 시스템, 충진 시스템, 기기 및 전기 제어 시스템, 도면 설계 등

FAQ

Q1: 당신은 무역 회사입니까 아니면 제조업체입니까?

답: 첫째. 우리는 제조업체이며 자체 공장과 엔지니어를 보유하고 있습니다.

둘째, 우리는 귀하에게 서비스를 제공하는 자체 국제 무역 팀을 보유하고 있습니다.

셋째, 평생 기술 지원과 최고의 판매 후 서비스를 제공합니다.{0}}

Q2: 지불 기간은 무엇입니까?

A: 선적의 앞에 30%T/T 그리고 균형.

사전에 B. 30% T/T 및 즉시 취소 불가능한 L/C.

C. 협상을 수락합니다.

Q3: 배송 시간은 얼마나 되나요?

A: 구입한 기계 유형에 따라 다릅니다.

PSA 시리즈, 가스 압축기, 배송 시간은 10-15일입니다.

극저온 ASU는 배송 기간이 최소 3개월입니다.

극저온 액체 플랜트, 배송 기간은 최소 5개월입니다.

Q4: 귀사의 제품 품질 보증 정책은 무엇입니까?

A: 우리는 1년의 보증 기간과 무료 평생 기술 지원을 제공합니다.

B. 세 번째-부분 검사를 지원하고 SGS, TUV 인증도 제공합니다.

C. 협상을 수락합니다.

Q5: OEM/ODM 서비스를 제공합니까?

답: 그렇습니다.

Q6: 귀하의 제품은 중고입니까 아니면 새 제품입니까? RTS 제품인가요, 아니면 맞춤형 제품인가요?

A : 우리 기계는 새로운 장치이며 귀하의 특정 요구 사항에 따라 설계하고 제작해야합니다.

모델 번호.

NZDO NZDN NZDON NZDOAR, NZDONAR

상태

새로운

인증

ISO, CE

제품명

극저온 공기 분리 장치 플랜트

키워드

공기 분리 장치

작동 매체

공기 및 압축공기 및 정제공기

전력 소비

80kw 이상

출구 압력

0.1-20MPa

우리의 장점

공장 직접 판매

두드러진 특징

낮은 에너지 소비 및 전자동

근무 시간

매일 24시간은 필수

필드

의료 및 산업 모두 사용

작동 원리

극저온 Asu 기술 프로세스

산소 순도

99%-99.8%(의료용 등급)

질소 순도

10ppm 이하의 O2

제품

산소 질소 아르곤 가스, Lox, Lin, Lar

애프터-판매 서비스

평생 기술 지원&파견 엔지니어&비디오 미

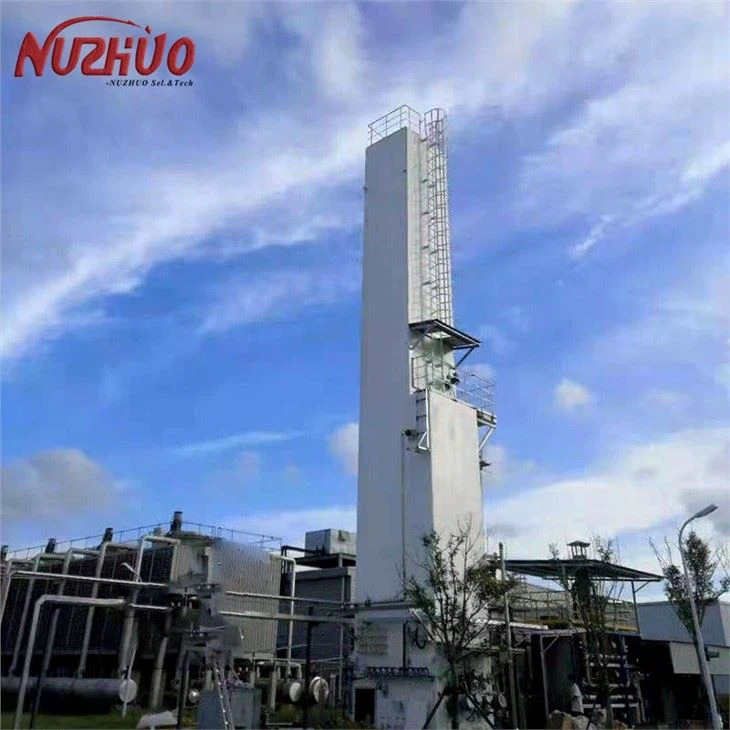

순도 99.6% 극저온 산소 식물
